Устройство заземления автоцистерн УЗА-М

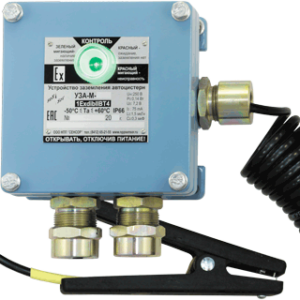

Устройство заземления представляет собой литой взрывозащищенный корпус из алюминиевого сплава с антикоррозионным покрытием, с индикатором на лицевой стороне. Индикатор имеет угол обзора 180° в вертикальной и горизонтальной плоскостях, и позволяет проводить визуальный контроль состояния цепи заземления заземляемого объекта по цвету свечения индикатора.

С правой стороны блока находится кабельный ввод для подключения заземляющего проводника.

Снизу устройства располагаются кабельные вводы, для подачи питания и подключения исполнительных устройств или контроллеров управления операцией слива – налива.

Устройство заземления определяет сопротивление между контактами клещей заземления и, в случае если сопротивление находится в допустимом диапазоне, переключает реле. Индикатор состояния на корпусе устройства заземления отображает режим работы и состояние цепи заземления: красный цвет – ожидание подключения; мигающий зеленый цвет – сопротивление цепей заземления находится в исправном состоянии.

Измерение сопротивления цепи заземления производится на переменном напряжении, что исключает образование окисления при повышенной влажности и нарушение контакта между объектом заземления и клещами заземления. Так же вас может заинтересовать: мойки самообслуживания, герконовый датчик pmp-022, устройство заземления цистерн.
