СИСТЕМА ИЗМЕРЕНИЯ ПАРАМЕТРОВ ТОПЛИВА СЕНС с информационной консолью МС-К-500-ТС

Назначение Системы Измерения СЕНС — измерение и контроль параметров жидких сред, в том числе взрывоопасных, при учётно-расчётных и технологических операциях.

Применяется в современных системах коммерческого учета нефтепродуктов системах АСУТП, РСУ, ПАЗ на объектах:

• топливной промышленности
• химической промышленности
• нефтехимической промышленности
• фармацевтической промышленности
• пищевой промышленности
• в машиностроении промышленности
• в судостроении

Преимущества Системы Измерения СЕНС

• СИ СЕНС производится в России, не имеющий аналогов в России функционал
• СИ СЕНС контролирует до 16 резервуаров
• Программные доп. модули: реконсиляции,автокалибровки,оценка
• актуальности градуировочных таблиц, противоаварийной защиты (ПАЗ)
• Гарантия — 2 года
• Техническая поддержка и Сертифицированная сервисная служба
• Более 250 АЗС в 2022 -2024. оснащено Системами Измерения СЕНС

• Уровень топлива
• Объем топлива
• Процентное заполнение
• Масса топлива(ПАЗ)
• Уровень воды
• Плотность топлива
• Плотность топлива приведенная к температуре
• Температура топлива
• Диагностика

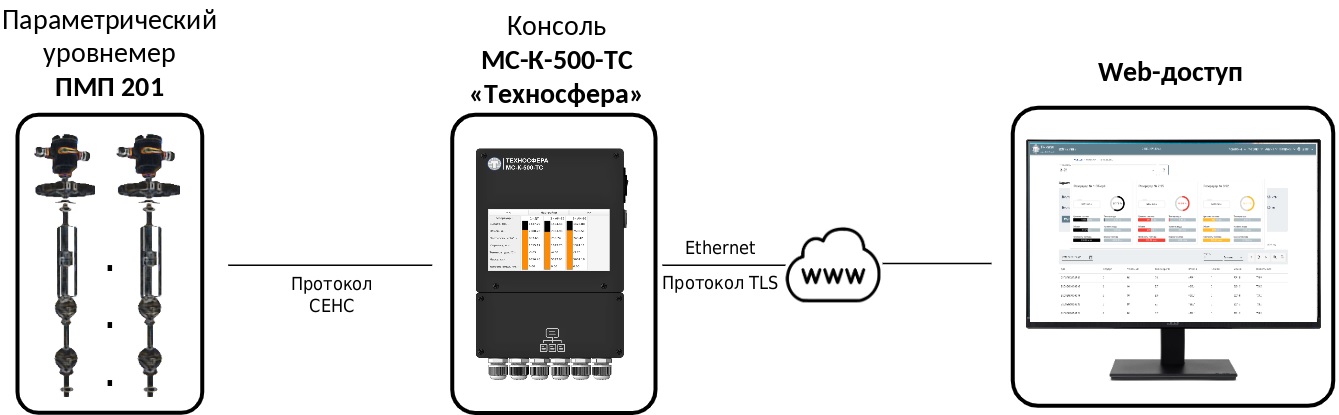

• Сбор данных первичных преобразователей

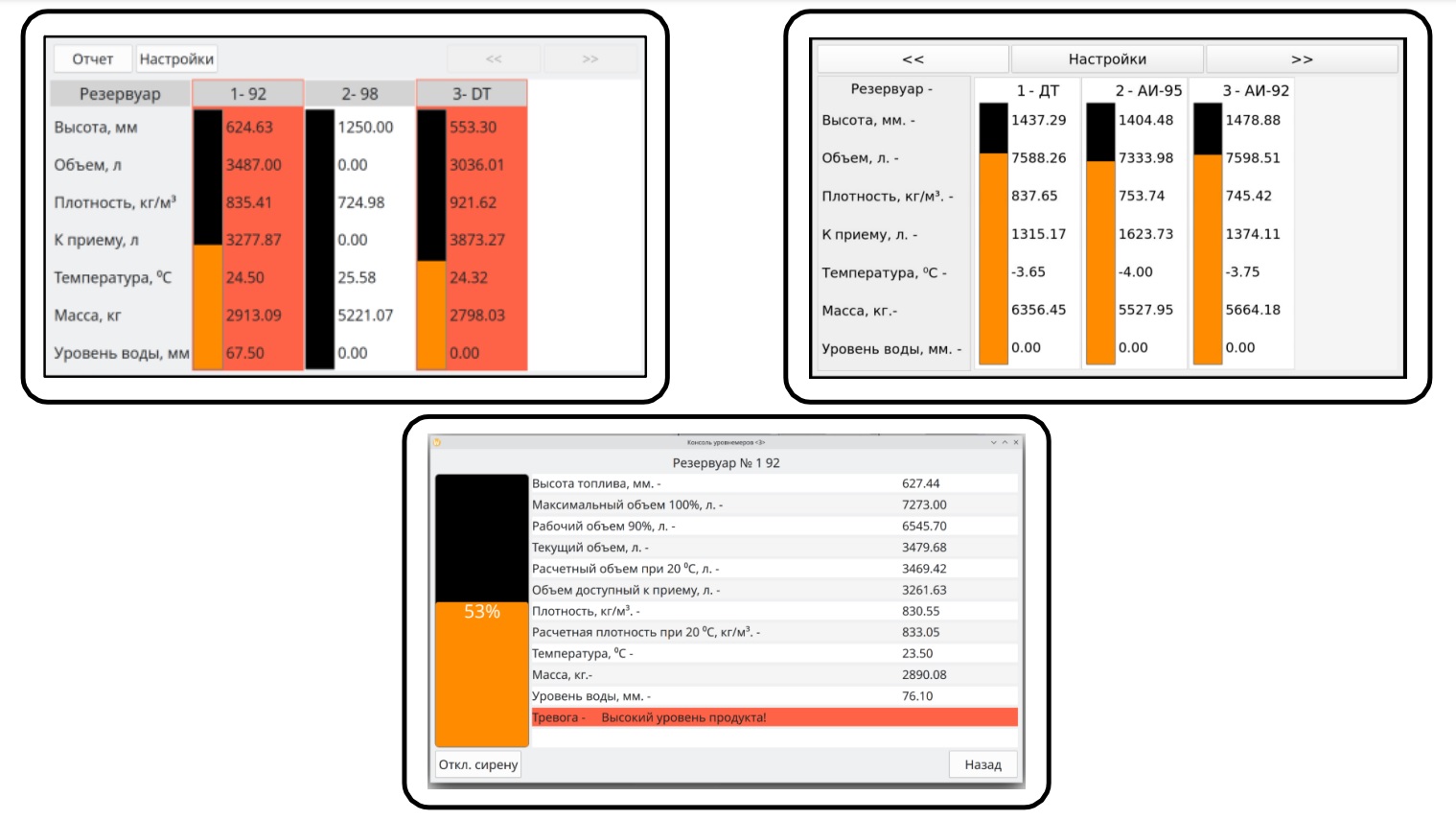

• Визуализация

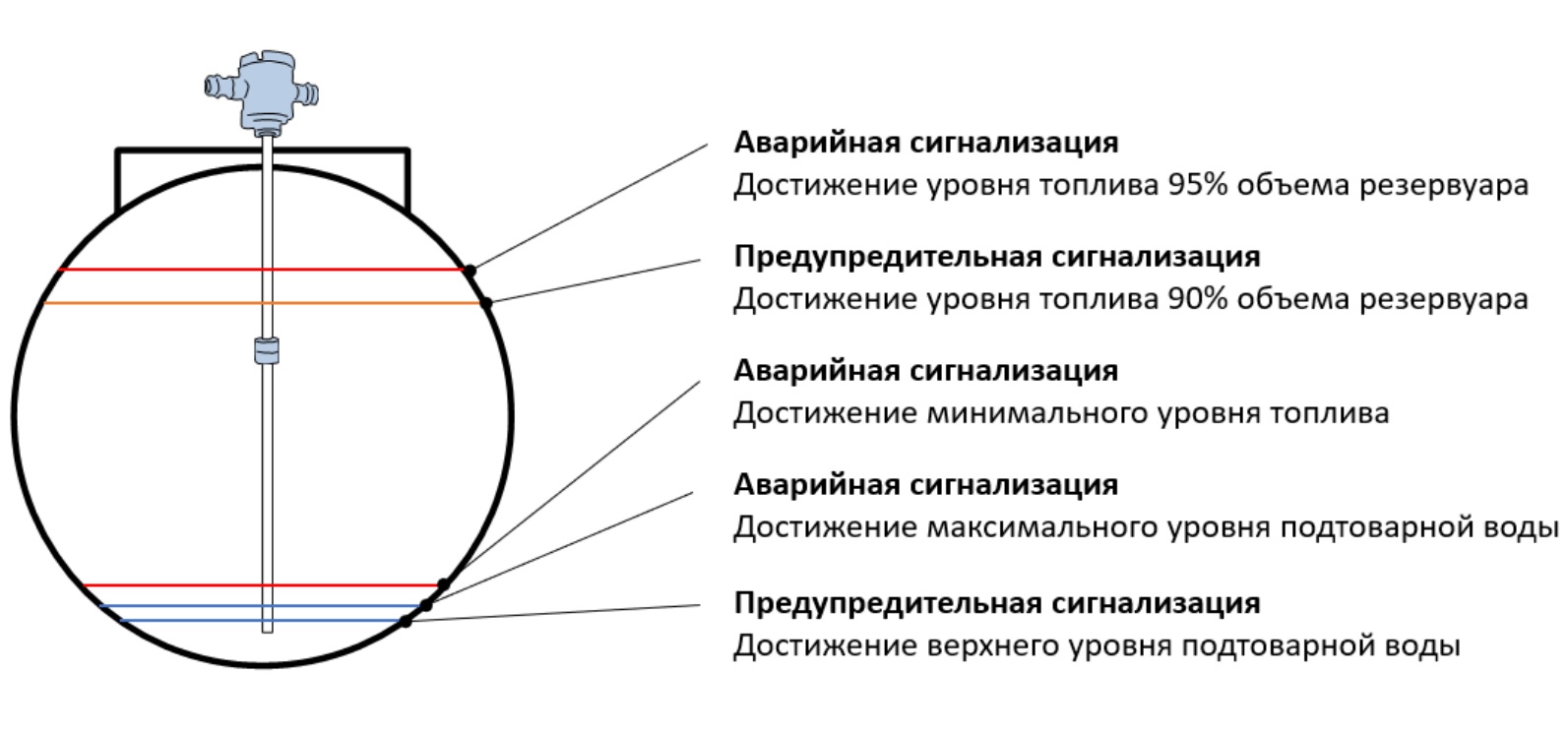

• Формирование, сигнализация и передача информационных и аварийных событий
• Контроль и управление рабочими характеристиками
• Обнаружение утечек
• Автоматическая автокалибровка резервуаров
• Динамический контроль движения топливных запасов (реконсиляция)
• Управление противоаварийной автоматикой

1. Измерение:

• — уровня (жидких сред и/или раздела жидких сред);
• — температуры (жидкости, газа);
• — плотности (жидкости);
• — объёма и массы (жидкости);
• — давления (жидкости, газа);
• — концентрации горючих газов и паров.

Размеры: 287 мм В x 190 мм Ш x 60 мм Г

1. Блок отображения оперативной информации о нефтепродуктах в РГС

2. Цветной ЖК сенсорный экран 18 см

3. Отсоединяющийся отсек подключения измерительных преобразователей

4. Гермовводы для заведения информационных кабелей

5. Разъем питания ~220В

6. Переключатель включения/выключения с предохранителем

7. Разъем подключения к локальной вычислительной

сети (разъем Ethernet (RJ45))

8. Последовательный порт RS-232 № 2 (разъем Ethernet (RJ45))

9. Последовательный порт RS-232 № 1 (разъем Ethernet (RJ45))

10. Технологическое отверстие для снятия отсека подключения преобразователе

11. Отверстие звукового извещателя

Функционал автоматической калибровки

• — актуален при возникновении дисбаланса в коммерческом учёте;
• — минимизирует ошибки учёта топливных запасов, возникших в результате динамических изменений резервуара (наклон, деформация, изменение формы)
• — рассчитывает точную градуировочную таблицу для каждого резервуара, подключённого к консоли МС-К-500-ТС «Техносфера»

Алгоритм автокалибровки базируется на анализе количества топлива отпущенного ТРК и соответствующего изменения уровня топлива в резервуаре. Кроме того, алгоритм автокалибровки, рассчитывая градуировочную таблицу, учитывает все изменения формы резервуара, эффект вытеснения топлива зондом уровнемера, погружным насосом. Все дальнейшие вычисления, выполняемые консолью (сверка топливных запасов, предупредительная и аварийная сигнализация, обнаружение утечек и т.п.) происходят на основе автокалибровочных таблиц, рассчитанных функционалом автокалибровки.
